PROCESS RELIABILITY

측정 가능한 보정으로 공정 신뢰도를 관리합니다.

레이저 스캐너의 XY 위치와 각도 오차를 정밀하게 측정·보정하고, 전후 결과를 데이터로 비교합니다. 요구 정밀도와 적용 장비를 기준으로 캘리브레이션 구성과 운영 방식을 검토합니다.

적용 가능성 문의결과 화면 확인

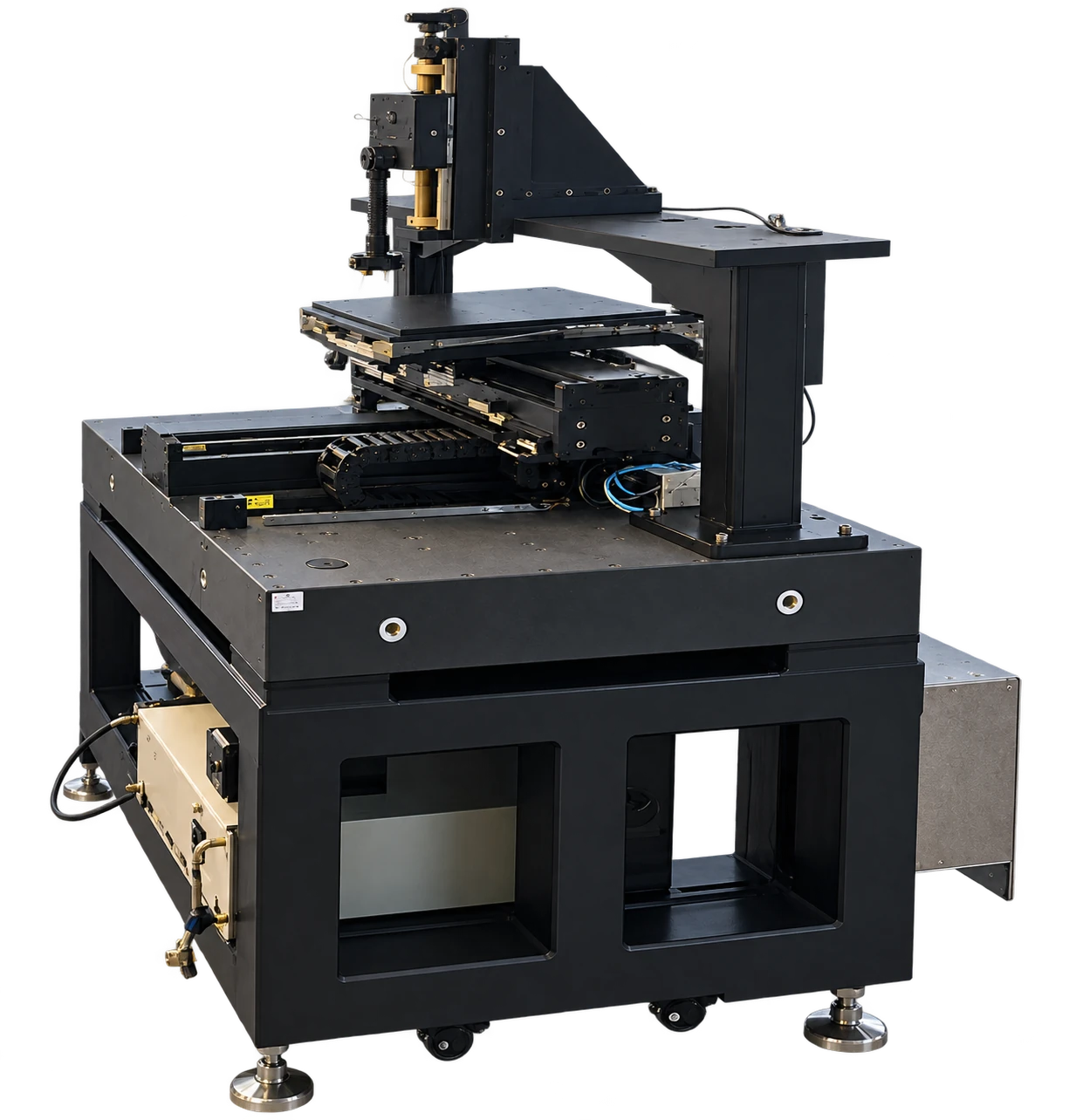

테라웍스 XY 레이저 스캐너 캘리브레이션 장비
LASER SCANNER CALIBRATION SYSTEM

XY 캘리브레이션 시스템

비전 기반 검사와 정밀 위치 제어를 통해 레이저 스캐너의 위치·각도 편차를 측정하고 보정합니다.
자동 캘리브레이션, 각도 보정과 보상 기능을 하나의 시스템으로 제공합니다.

Vision Inspection Accuracy± 5 μm
Vision Pixel Resolution1.725 μm
Encoder Resolution1 μm
Repeatability± 1 μm
CalibrationAuto calibration / Automatic angle correction
CompensationCompensation function
LoadingManual loading / unloading
Scanner TypeAnalog & Digital type
System Dimension1170W × 830D × 1655H mm
Weight약 0.8 t

캘리브레이션 결과 및 제어 소프트웨어

캘리브레이션 전후 측정 결과를 비교하고, 비전 설정과 보정 상태를 테라웍스 제어 소프트웨어에서 확인할 수 있습니다.

캘리브레이션 적용 전후 측정 결과 비교
캘리브레이션 전·후 측정 결과
테라웍스 캘리브레이션 제어 소프트웨어 화면
테라웍스 제어 소프트웨어

주요 기능

레이저 스캐너의 정밀도 확인과 보정 작업을 지원합니다.

  • 비전 정밀 검사
  • 자동 캘리브레이션
  • 자동 각도 보정
  • 오차 보상
  • 아날로그·디지털 스캐너 지원
  • 캘리브레이션 결과 확인
